Замена труб 1-й и 2-й секции ЦОФП

В рамках капитального ремонта углеобогатительных секции №1 и №2, компанией «EUTIT-UA» была проведена работа по замене технологических трубопроводов линий нагнетания смеси из рядового угля и магнетитовой суспензии на гидроциклоны ГЦ-1000 и сливные трубы на грохоты (ø630, ø426 мм). Принципиальным было решение выбора футеровки данных трубопроводов для обеспечения бесперебойной работы. Существующие трубопроводы, выполненные из обычной черной стали 3-4 раза в год приходилось менять по причине их быстрого протирания от абразивности транспортируемой среды. Базальтовая футеровка в этих же условиях, исходя из опыта, работает не менее 5-7 лет без замены и ремонта.



Этапы выполнения работ:

  1. детальный инжиниринг с проектированием футерованных элементов трубопроводов взамен стальному;
  2. выполнение рабочих чертежей, схем и согласование с Заказчиком;
  3. производство футерованных элементов трубопроводов;
  4. доставка на объект производства работ;
  5. производство работ по замене трубопроводов;



Особенности выполнения работ на объекте:

  1. замена производилась частями в режиме циклической работы предприятия только во время ППР – 4-6 часов в сутки. Т.е. линию не останавливали на полную замену. Таким образом, приходилось дополнительно на каждый участок монтировать патрубок с переходом на старый трубопровод. Это видно на фото 1.
  2. большая часть трубопроводов была расположена в зонах отсутствия каких-либо подъемных механизмов, что требовало монтажа временных подвесных опор для ручных талей;

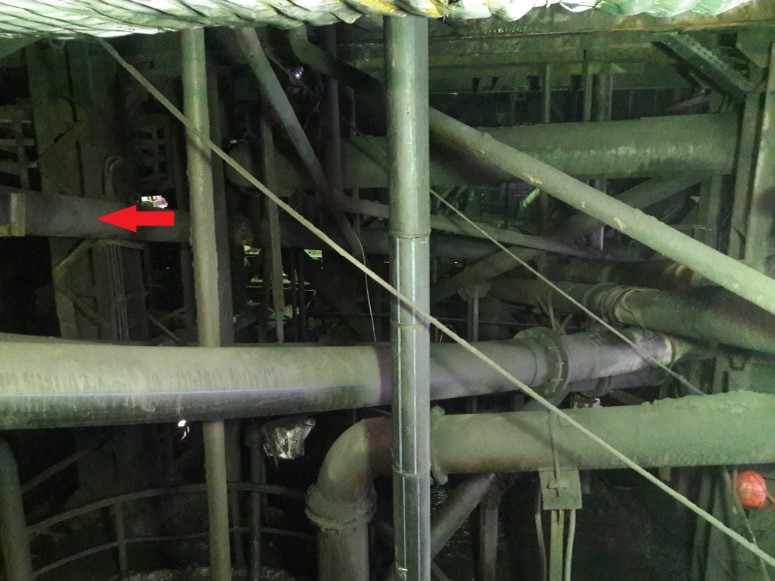

  3. трубопроводы нагнетания были расположены в зонах отсутствия мест для прохода при наличии большого количества других технологических коммуникаций. Это видно на фото 2. Трубопровод, который менялся - по красной стрелке.











Фото 2

Фото 2

Фото 3

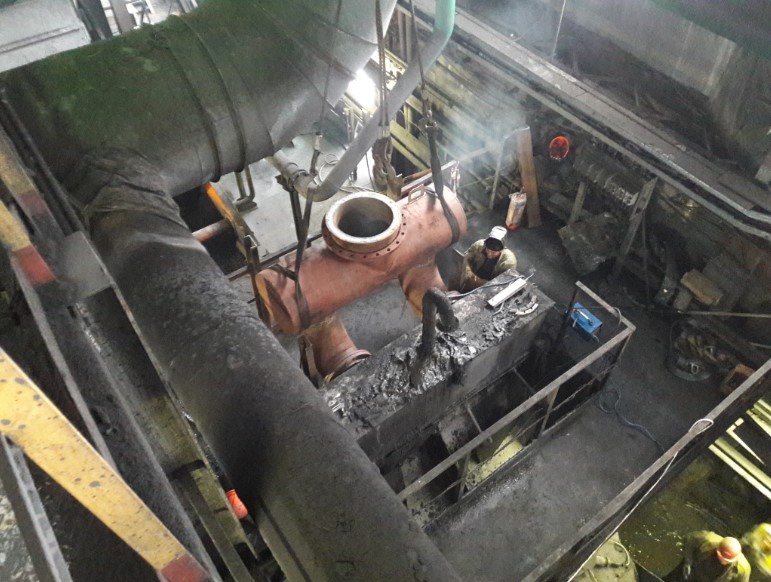

Фото 3 – замена тройника слива концентрата

Фото 4

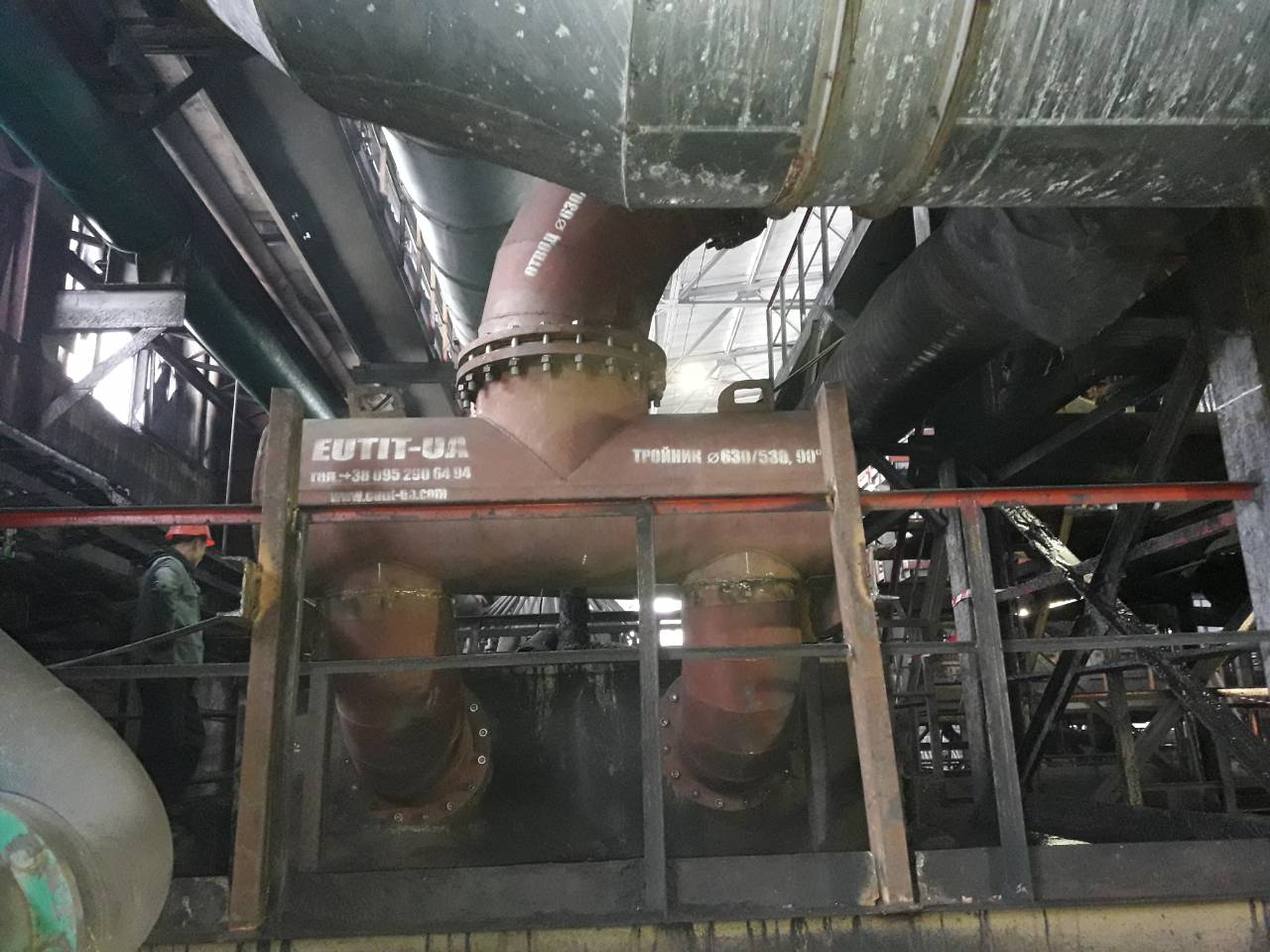

Фото 4 – Тройник в сборе

Фото 5

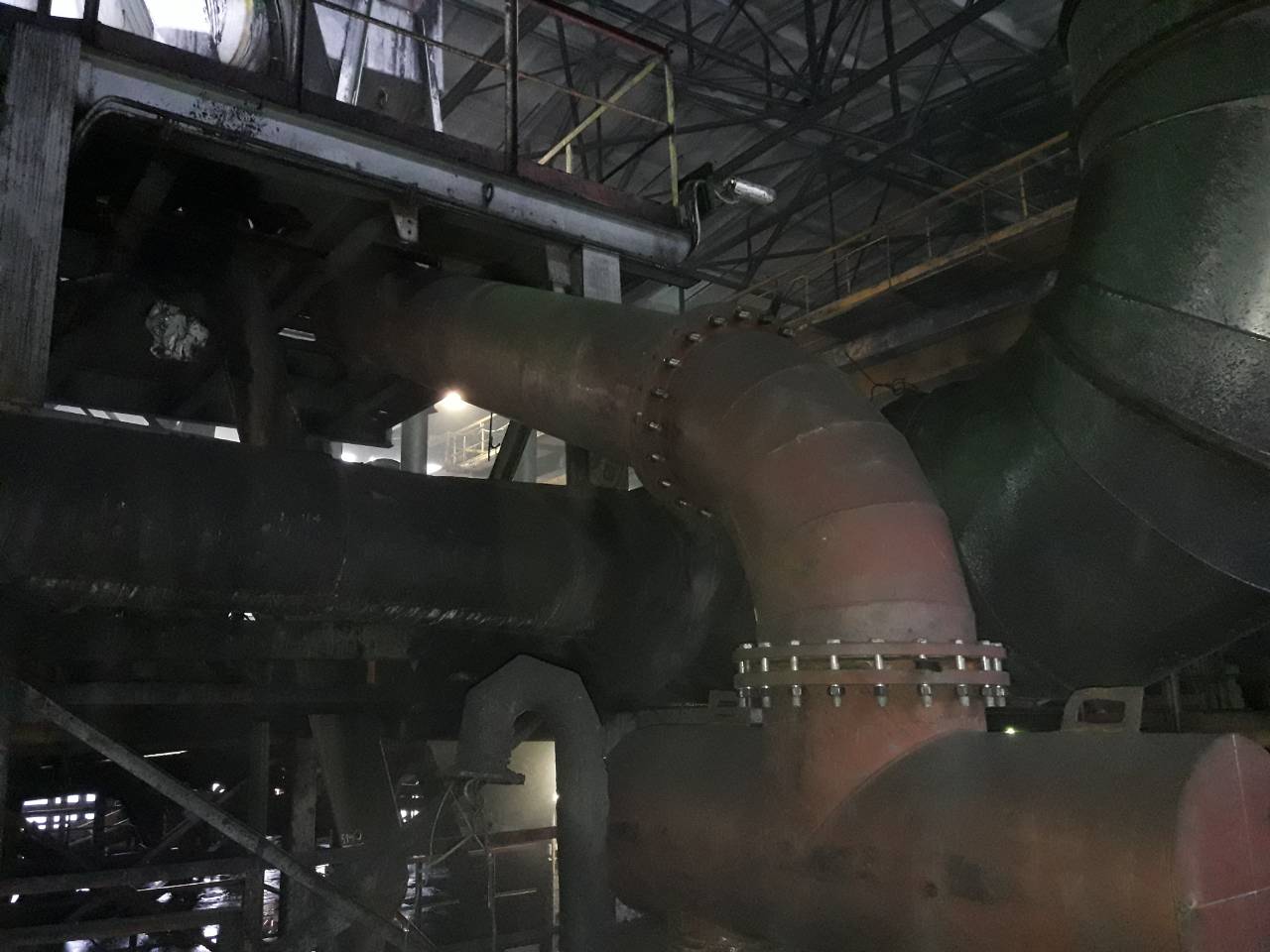

Фото 5 – Тройник в сборе

Фото 6

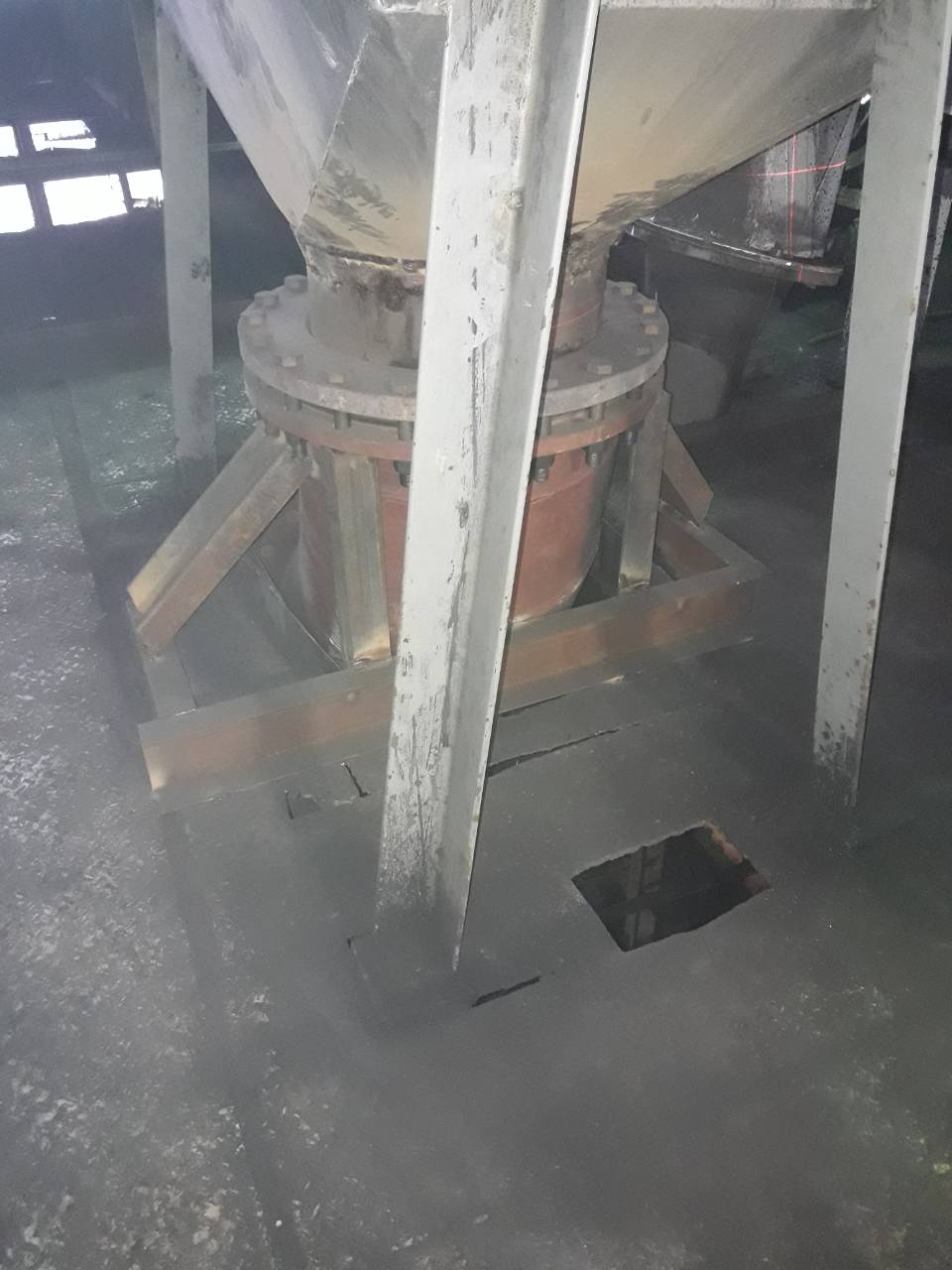

 Фото 6 – Тройник в сборе

Фото 7

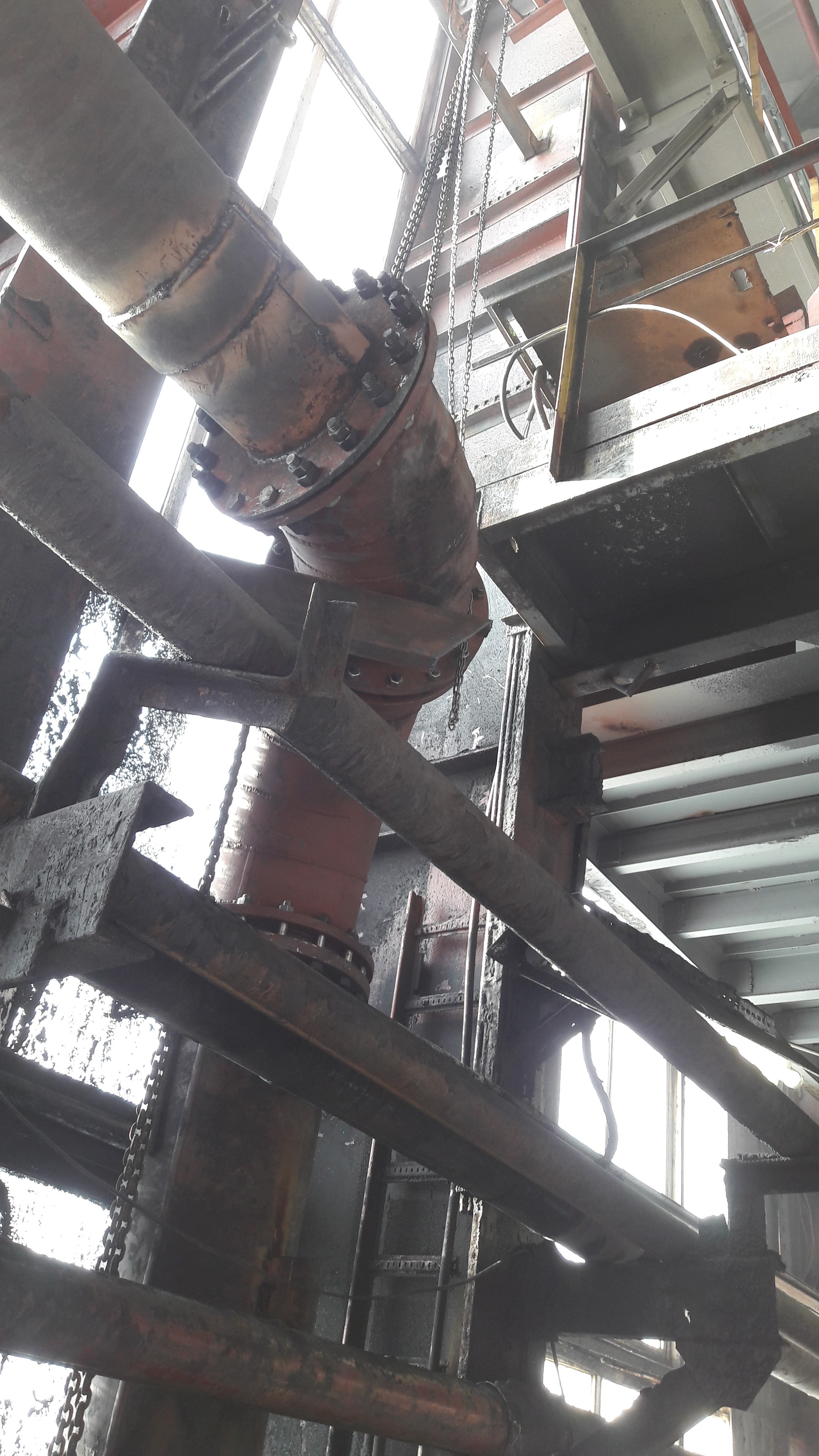

Фото 7 – Монтаж двух отводов с переходом на старый трубопровод

Фото 8

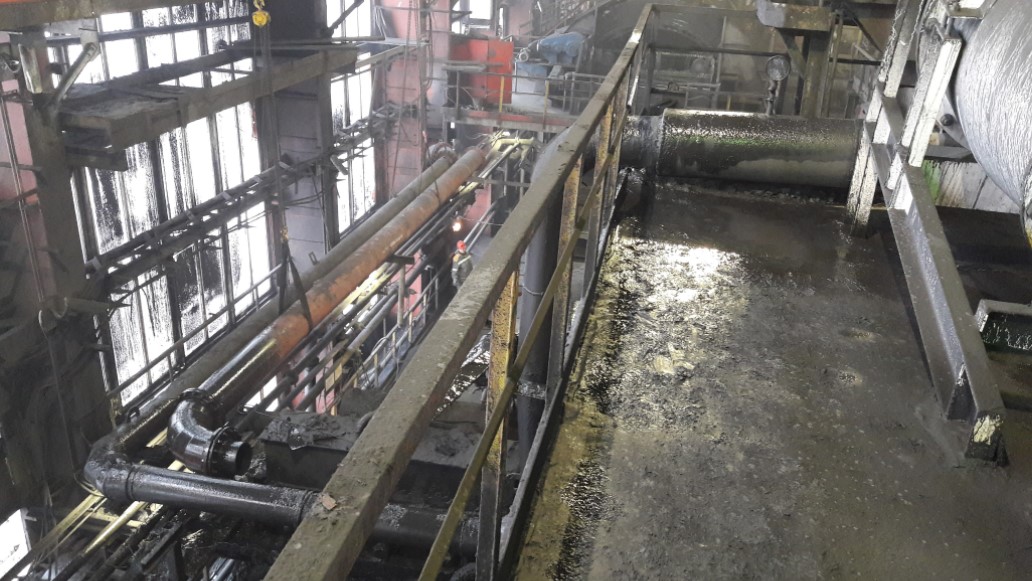

Фото 8 – Подготовленный к замене участок трубопровода (на фото видна суспензия от порыва старого трубопровода)

Фото 9

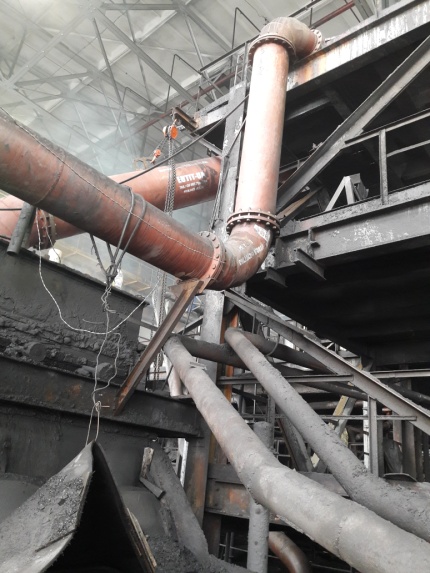

Фото 9 – Последний участок трубопровода – подключение к гидроциклону

Фото 10

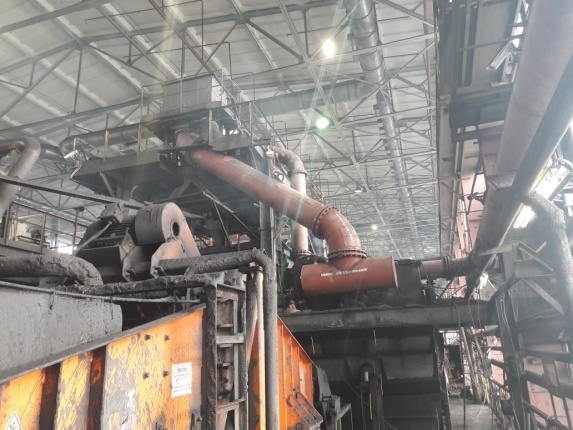

Фото 10 – Трубопровод слива концентрата
